什么是三维柔性焊接平台

2017-07-23 09:19:36
新闻详情

   想必大家都知道焊接平台,但一说起三维柔性焊接平台可能很多人都是丈二的和尚摸不着头脑了,三维柔性焊接平台?一个铸件的平台?钢件的平台?就是块铁疙瘩,它还能有柔性???错!这里所说的柔性不是指它的材质 (相反三维柔性焊接平台还非常坚固 耐用 抗打击能力还非常的强!) 为了让多人了解什么叫三维柔性焊接平台。就由我们河北弘丰量具制造有限公司来为大家科普科普。

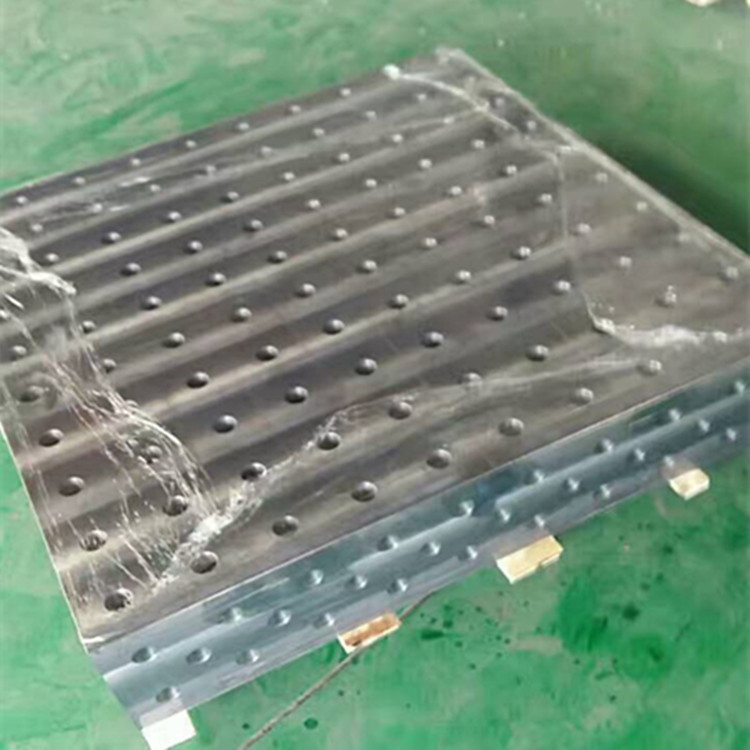

   先这是一套预先制作好了的标准化系统化通用化的模块,所有模块的连接固定和压紧都是以孔定位加上锁销的方式出,模块与模块之间可以根据工件的尺寸变化而调整,整个一套夹具的组合可以实三维空间的结合,这套夹具的特点:主要用在焊接产品上为理想,所以叫三维柔性组合焊接工装夹具。工装分为两类:D28孔系列,即孔径为28,表面100*100网格式分布。D16孔系列,即孔径为16,表面50*50网格式分布。

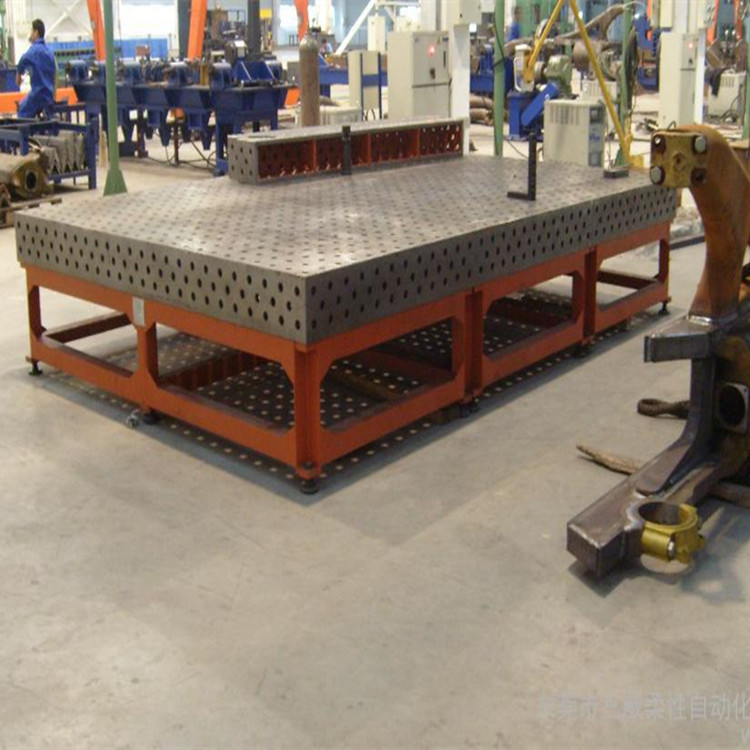

   三维柔性焊接平台又叫三维柔性焊接平板,三维焊接平台,简称三维平台,其五大优势:

  1. 准确性:柔性三维组合焊接平台再2吨左右1M2集中载荷的作用下,其变形量不超过0.50mm,而再均布载荷作用下,其变形量只有 0.024mm,   可以满足绝大多数的焊接及装配加工的需要,其组建的精度高,工作平台定位孔中心公差保证在0.05mm以内。这种高精度将会反映在用 户所加工的产品中,因此此工作台也可用作检具的基准平台。

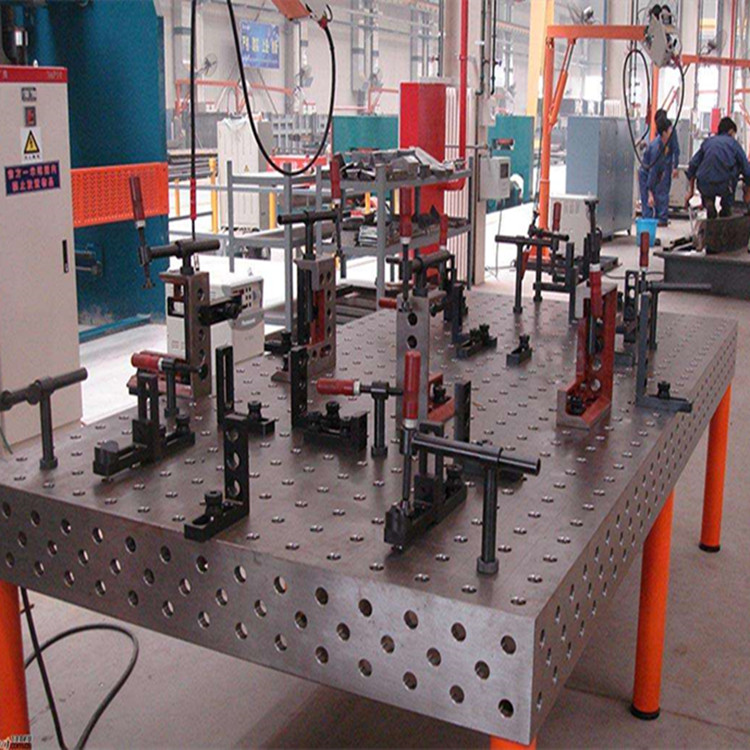

  2. 柔性化:柔性三维组合焊接工装平台的 承载能力高,钢性稳定,它的五个面均加工有规则的孔,并刻有网线。焊接平 台可方便地延伸和扩展,组合。经扩展的标准台面可模块化的定位和夹紧直接连接在一起。在安装、调整和定位工件过程将柔性三维组合焊接工装系统的通用功能展 示的淋漓尽致,尤其在了大型工件方面的应用上。拼装方式多样,用户只要充分发挥想象力,几乎可达到任何专用夹具同样的定位和夹紧功能。拼装快速,装拆方便;工作台面可以根据工件形状、大小进行拼装组合。台面上的刻度和模块尺寸的设计,使操作工人不用量具就可以根据工件尺寸迅速搭出所需要的工装。

  3. 重复性:三维柔性组合焊接工作台的台面有铸铁/钢结构件/精密加工件 /模块化组件组合而成,其性能非常稳定,如使用不当造成部件损坏时,也不用报废整张台,只要非常少的成本就可以换单个部件。焊接平台经过特殊加工处理, 在焊接过程中,仅需低廉的防飞溅液即可免除工作台表面的焊接飞溅。

  4. 模块化:所有组件分门别类,进行了标准化和系列化,互相匹配。选用比较少的模块,就可以实现各种快速定位和夹紧的功能。

  5. 经济性:每次产品变化而投入的专用工装的费用时间几乎可以不再花钱。装置操作简便,使用。用户可根据需要快速拼接出不同要求的工装,就像 儿童玩拼装式玩具一样。


   使用三维柔性焊接工装夹具的主要作用有以下几个方面:

(1)准确、可靠的定位和夹紧,可以减轻甚至取消下料和划线工作。减小制品的尺寸偏差,提高了零件的精度和可换性。

(2)有效的防止和减轻了焊接变形。

(3)使工件处于佳的施焊部位,焊缝的成型性良好, 工艺缺陷明显降低,焊接速度得以提高。

(4)以机械装置代替了手工装配零件部位时的定位、夹紧及工件翻转等繁重的工作,改善了工人的劳动条件。

(5)可以扩大先进的工艺方法的使用范围,   焊接结构的生产机械化和自动化的综合发展。


   为什么要大力发展推广三维孔系组合焊接工艺装备? 答:在机箱、机柜、钣金制造业里,数控折弯机、数控打孔机使这行业前期的零部件制造得非常精良,可是在组合焊接上缺乏一种较为先进能与之匹配的焊接平台。三维孔系组合焊接工艺装备的推出正好填补这一空白。 2.什么是三维孔系组合焊接工艺装备? 答:是一套预先制作好了的标准化、系统化、通用化的零部件,所有的零部件的连接、固定和压紧都是以孔的方式出现,整个一套夹具的组合可以实现三维空间的组合,这套夹具的特点:主要用在焊接产品上为理想,所以叫三维孔系组合焊接工艺装备。
